开拓普分享怎么设计做弧形LED显示屏,拼出好效果

日期:2019-3-15

一个弧形建筑体要安装LED显示屏,设计方案中的规格型号模组能不能拼装出完美弧形效果,与建筑体弧的半径大小有关系,与模组的底壳形状也有直接关系。

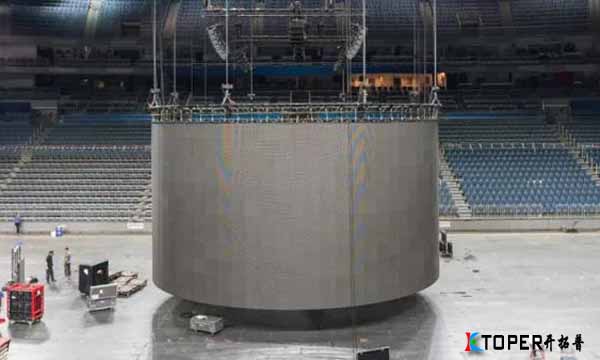

LED显示屏能做弧形屏或圆环形屏,是因为模组套件底壳有拔模斜度!







如上图,假如知道模组规格、拔模角度,且模组之间是以最大角度弯切,那么模组最后拼成的弧形的半径就可以借助CAD计算出来。

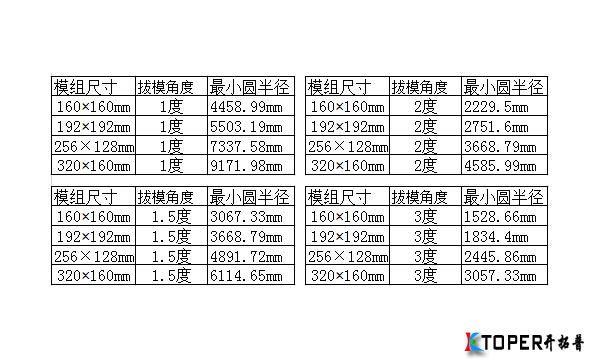

以下是市面上最常见的LED显示屏模组规格和常见的底壳拔模角度(1、1.5、2、3度)以及它们可形成的圆弧的最小半径:







所以,如果要评估一个圆弧建筑体是否能做弧形屏,需要先向厂家了解LED显示屏模组底壳的拔模角度,并计算出圆弧建筑体的半径,再与表中的数据比对,只要圆弧半径大于最小半径即可拼装出完美弧形屏或环形屏,小于最小半径则会有缝隙。



而一个圆弧的半径则可以这样计算:







1、如上图,先拉线测量出弧线的弦长b;



2、再测量出弦线中心点到弧线顶的垂直距离a(弦高);

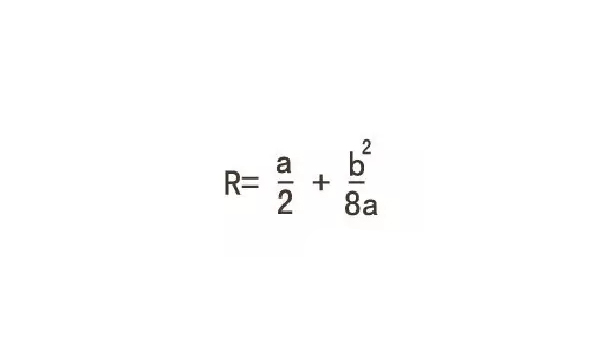

3、由勾股定理可得:R2=(R-a)2+(b/2)2;  换算下,即:





4、计算得出半径R后,与上面表格中的数据对照比较,半径大于表中的最小半径则适合做弧形屏或环形屏。
